KWPY-600液壓彎道器工作原理
2013-03-31 18:44:09

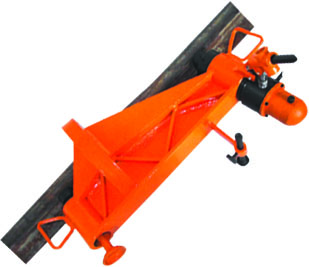

KWPY 600液壓彎道器
一：工作原理：液壓彎軌機運用液壓傳動和杠桿原理設計而成，它利用靜壓力對鋼軌實水平，垂直曲線彎軌或直軌作業。
二：液壓彎軌機由液壓和機架兩大部分組成。（1）、液壓部分：1、頂蓋 2、前蓋 3、油缸 4、活塞桿 5、柱塞泵 6、卸載閥 7、進油閥 8、出油閥 9、濾網 10、放氣閥
三：使用方法及注意事項：
操作液壓彎軌機前，先擰緊卸載閥將液壓彎軌器彎鉤鉤住鋼軌，活塞頂頭頂住鋼軌，再轉動液壓彎軌機絲桿手輪，即可將液壓彎軌機卡緊在鋼軌上。
在泵油加載前，需檢查液壓彎軌器在鋼軌上安放狀態，液壓彎軌器要放平，彎鋼底面要貼近鋼軌上頂面，將放氣閥松開。
將手柄桿插入掀手，即可進行泵油加載，在彎軌過程中，泵油動作不宜過快；卸載時，緩緩松開卸載閥（旋松1/2—1扣），必須待活塞頂頭離開鋼軌側面后才可轉動絲桿手輪。在加載過程中，切勿轉動絲桿手輪。
當活塞行程達到最大值70mm時，液壓彎軌機油缸內復原彈簧呈壓縮狀態，為避免損壞機件，使用中活塞行程控制在65mm為宜。 慢慢打開卸載閥，使活塞桿自行復位，直至它完全回位。 旋緊卸載閥和通氣閥，卸下600液壓彎軌機。
產品型號規格：
產品名稱
|
液壓彎道器
|
液壓彎軌機
|
液壓彎道機
|
型號
|
KWPY–600型
|
KWPY–400型
|
KWPY–300型
|
最大彎軌力（KN）
|
549
|
410
|
294
|
適用鋼軌（kg/m）
|
50
|
30
|
24以下
|
額定彎軌力（KN）
|
500
|
350
|
270
|
活塞行程
|
70
|
70
|
70
|
整機質量
|
60
|
27
|
25
|
液壓油均用
|
液壓油均用N15-N32號機械油
|
||
主要技術規格
產品名稱：液壓水平彎軌機
規格：KWPY-300
適用鋼軌類型：24kg/m
最大彎軌力矩：88KN.m
活塞行程：70mm
油缸直徑：70mm
重量：25kg
