產 品 說 明 書
一、適用范圍

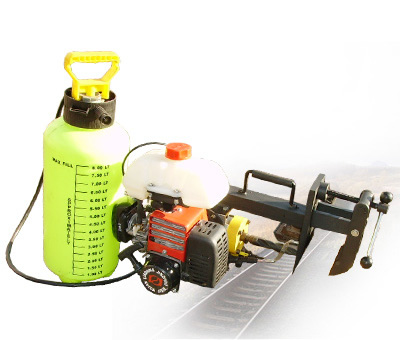

ZG-31Ⅱ型電動鋼軌鉆孔機適用于
二、主要技術參數
1、電動機功率： 1.0kW
2、額定電壓： 220V
3、空載轉速： ≥400r/min
4、鉆孔直徑： Φ
5、鉆孔用時： ≤40s
6、整機質量：
7、外形尺寸：
三、基本結構與工作原理
工作原理：電動機經減速機構將動力傳遞給主軸，主軸帶動鉆頭旋轉，以進行鉆削運動；同時扳動進給搬把，通過齒條使主軸進給運動，達到鉆孔的目的。
四、使用方法與維護
使用方法：
1、接通電源前，將空心鉆頭安裝在主軸上。
2、選擇與所鉆鋼軌型號相同的定位塊9（此定位塊為組合兩用定位塊，數字50表示
3、將裝有冷卻液的注水桶10放在整機同側，并把冷卻水管12插入進水嘴2。
4、上道作業前檢查：首先檢查電源線、保護套及外殼是否完好，有無漏電現象。然后空轉30秒鐘，檢查傳動部分是否靈活、有無異常雜音，螺紋連接是否松動，冷卻是否暢通等。
5、抬起卡緊搬把5，使卡軌機構張開，放在鋼軌上，調整卡軌機構調整螺母6，直至下壓卡緊搬把時能牢固卡緊鋼軌（一般情況下，夾具體7下部兩尖部卡在大約鋼軌軌腰部位），松開后下道自如，保證鋼軌待鉆孔的中心與鉆頭中心一致（采用定位尺鉆孔，詳見9），并且前板與鋼軌底面目視垂直，定位塊與鋼軌軌腭及軌底上弧面緊密接觸，然后下壓卡緊搬把6，裝卡牢固后便可進行鉆孔作業。
6、鉆孔前，先給注水桶10打氣加壓（一般在10下左右），將水閥11壓下后向前推即為打開狀態，然后打開電機開關14，在各部件工作都無異常的情況下，扳動進給搬把8實施鉆孔作業，鉆孔時頂尖接觸鋼軌后，冷卻液自動流出對鉆頭冷卻。
7、鉆孔時加力要均勻，切勿過猛，即將鉆透時，要放慢進給速度。
8、鉆孔完畢，操縱進給搬把8將鉆頭退回，關閉電機。然后先向后推水閥11，松開水閥即停止注水，拿走注水桶，再抬起卡緊搬把5松開卡軌機構，將鉆孔機搬到另一鉆孔位置按相同方法進行鉆孔作業或整機下道。
9、本機定位尺4具有鉆孔定位功能，即（定位尺標識50表示
10、鉆孔時，如負載過大，電機過載保護器將自動斷開，停止作業，此時應將鉆頭退回，將過載保護器開關合上，重新啟動電機作業。
