軟軸搗固機
2012-12-27 15:13:04
一、適用范圍
NRD-4型內燃軟軸搗固機，適用于任何鋼軌軌型鐵道線路維修道碴搗固作業。其特點是整機重量輕、操作方便。搗固質量好，故障率低、維修方便、下道速度快，適用性強，不僅能搗固線路，還能搗固道岔，性能價格比高、十分適合鐵路道碴搗固作業的需要。
二、主要技術參數
1、內燃機型號：GX390或GX160
2、功率： 6.5馬力
3、轉速：3600r/min
4、振動次數：3000次/分
5、振幅：1.2mm
6、主機質量：120㎏
三、基本結構與工作原理
工作原理：NRD-4型內燃軟軸搗固機是以本田內燃發動機為動力，通過三角帶分別驅動搗固鎬主軸，使動力傳遞到振動體上，即可實現搗固作業。
基本結構如下：1內燃發動機、2皮帶輪罩、3皮帶輪、4搗固主軸、5振動體6、底架、7張緊裝置
四、使用與維護
1、 詳細閱讀本田內燃汽油機說明書。
2、 本田內燃汽油機按說明書加適量機油和汽油。
3、 在汽油機啟動前，檢查振動體主軸和振動體是否連接好，如振動體和主體分開、將振動體頭插在振動主軸上，撥起定位銷，對準主軸插進后，放下定位銷，旋轉振動體外套，使定位銷插入振動體外套即可。
4、 在汽油機啟動前，將振動體從底架上拿下來，放在安全位置，按汽油機說明書方法啟動汽油機。
5、 將油門加大，檢查振動體是否有振動，在正常情況下開始搗固。
6、 在停機前，先減小油門，再關閉開關，將振動體放到底架各自插孔上。
7、 檢查各部位是否有松動，螺釘是否有緊固。
8、 在存放中，注意將燃油閥關上，以防汽油泄露，發生危險。
9、 在運輸過程中，必須放掉汽油和機油，以防發生危險。
10、在存放中注意防濕、防潮。
五、保養與檢修
1、保養
每日班工作后進行，具體內容如下：
1）擦凈灰塵、油污。
2）擰緊各部緊固件
3）按汽油機說明書對汽油機進行保養。
2、檢修
在使用300小時之后，對搗固機需進行全面檢查。具體內容是：
1） 拆開振動體主軸，檢查軸承是否完好；
2） 打開皮帶罩，檢查皮帶是否完好。
3） 檢查皮帶張緊度是否正常。
3、軟軸振動體使用壽命
在正確的使用方法下，軟軸振動體搗固線路長度為小于5km。

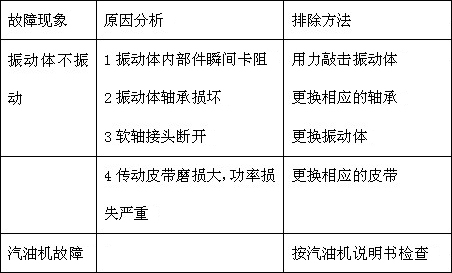

六、常見故障及排除方法
七、安全注意事項
在搗固作業時，一定要封鎖線路作業完畢后將機具撤出線路并下道，放在安全之處。
